En tant que fournisseur de tuyaux ondulés en métal, on me demande souvent comment mesurer la flexibilité de ces composants essentiels. La flexibilité est une caractéristique cruciale des tuyaux métalliques ondulés, car elle détermine leur utilisation dans diverses applications, des machines industrielles aux systèmes automobiles. Dans cet article de blog, je partagerai quelques idées sur la façon de mesurer efficacement la flexibilité des tuyaux métalliques ondulés.
Comprendre l'importance de la flexibilité
Avant d'aborder les méthodes de mesure, il est important de comprendre pourquoi la flexibilité est importante. Les tuyaux en métal ondulé sont conçus pour s'adapter aux mouvements, aux vibrations et au désalignement des systèmes de tuyauterie. Ils doivent être suffisamment flexibles pour pouvoir se plier et se tordre sans endommager le tuyau ou l'équipement connecté. Dans des applications telles que les systèmes CVC, où des tuyaux sont utilisés pour connecter les conduits d'air, la flexibilité garantit un flux d'air fluide et réduit le risque de fuites. Dans les processus industriels, les tuyaux flexibles peuvent absorber les vibrations et éviter les contraintes sur le système de tuyauterie, prolongeant ainsi la durée de vie de l'équipement.
Facteurs affectant la flexibilité
Plusieurs facteurs peuvent affecter la flexibilité des tuyaux métalliques ondulés. Ceux-ci incluent le matériau du tuyau, l’épaisseur de la paroi, le pas d’ondulation et le diamètre du tuyau.
- Matériel: Différents métaux ont différents niveaux de flexibilité. Par exemple, l’acier inoxydable est connu pour sa durabilité et sa flexibilité modérée, ce qui en fait un choix populaire pour de nombreuses applications industrielles. Le cuivre, en revanche, est plus malléable et offre une plus grande flexibilité, c'est pourquoi il est souvent utilisé dans des applications nécessitant un degré élevé de flexion. Vous pouvez en apprendre davantage surTubes de cuivre onduléssur notre site Internet.
- Épaisseur de paroi: Des parois plus épaisses entraînent généralement moins de flexibilité. Cependant, des parois plus épaisses offrent également une plus grande solidité et résistance à la pression. Le choix de l'épaisseur de paroi dépend des exigences spécifiques de l'application.
- Pas d'ondulation: Le pas d'ondulation fait référence à la distance entre deux ondulations consécutives. Un pas d'ondulation plus petit signifie généralement une plus grande flexibilité, car le tuyau peut se plier plus facilement à chaque ondulation.

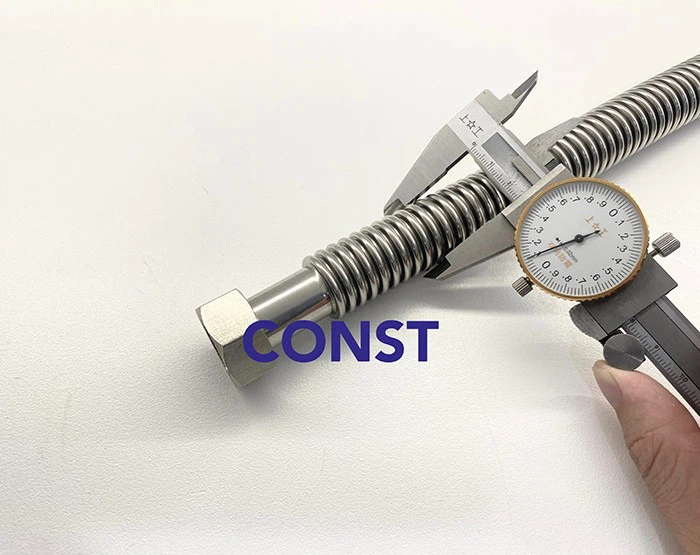

- Diamètre: Les tuyaux de plus grand diamètre sont généralement moins flexibles que les tuyaux de plus petit diamètre. Cependant,Tuyau ondulé de grand diamètrepeut encore offrir une flexibilité suffisante pour de nombreuses applications, en particulier lorsqu'il est conçu avec le bon pas d'ondulation et l'épaisseur de paroi.
Mesurer la flexibilité
Il existe plusieurs méthodes pour mesurer la flexibilité des tuyaux métalliques ondulés. Voici quelques-uns des plus courants :
Mesure du rayon de courbure
Le rayon de courbure est l'un des moyens les plus simples de mesurer la flexibilité d'un tuyau métallique ondulé. Il s'agit du rayon minimum auquel le tuyau peut être plié sans causer de dommages. Pour mesurer le rayon de courbure, vous pouvez utiliser un ruban à mesurer flexible ou une jauge de rayon de courbure spécialisée.
- Préparez le tuyau: Assurez-vous que le tuyau est droit et sans contrainte avant de commencer la mesure.
- Pliez le tuyau: Pliez progressivement le tuyau autour d'un objet circulaire, tel qu'un tuyau ou un mandrin, jusqu'à ce que vous atteigniez le point où le tuyau commence à montrer des signes de dommages, tels qu'un pli ou un aplatissement.
- Mesurer le rayon: Utilisez le ruban à mesurer ou la jauge pour mesurer le rayon de l'objet circulaire au point où le tuyau est plié. C'est le rayon de courbure du tuyau.
Un rayon de courbure plus petit indique une plus grande flexibilité. Cependant, il est important de noter que le rayon de courbure peut varier en fonction du sens de pliage et de la présence d'éventuelles contraintes internes ou externes.
Test de déflexion
Les tests de déflexion consistent à appliquer une force sur le tuyau et à mesurer la quantité de déflexion ou de déplacement qui se produit. Cette méthode est utile pour évaluer la flexibilité du tuyau dans différentes conditions de charge.
- Configurer le banc d'essai: Fixez une extrémité du tuyau à un support fixe et l'autre extrémité à un support mobile. Le support mobile doit pouvoir appliquer une force contrôlée sur le tuyau.
- Appliquer la Force: Augmentez progressivement la force appliquée au tuyau jusqu'à ce qu'une déflexion spécifiée soit obtenue. La déflexion peut être mesurée à l'aide d'un capteur de déplacement ou d'un comparateur à cadran.
- Enregistrez les résultats: Enregistrez la force appliquée et la flèche correspondante. Répétez le test plusieurs fois pour garantir l'exactitude.
La flexibilité du tuyau peut être calculée en divisant la déflexion par la force appliquée. Une déflexion plus élevée par unité de force indique une plus grande flexibilité.
Test de flexibilité en torsion
Les tests de flexibilité en torsion mesurent la capacité du tuyau à se tordre ou à tourner autour de son axe. Ceci est important dans les applications où le tuyau est soumis à des forces de torsion, comme dans certains systèmes automobiles et aérospatiaux.
- Préparez le tuyau: Montez le tuyau entre deux fixations pouvant tourner indépendamment. Un dispositif doit être fixe, tandis que l'autre peut être tourné pour appliquer une force de torsion au tuyau.
- Appliquer la force de torsion: Faites tourner progressivement l'appareil mobile et mesurez l'angle de rotation et le couple correspondant. Le couple peut être mesuré à l'aide d'une clé dynamométrique ou d'un capteur de couple.
- Calculer la flexibilité en torsion: La flexibilité en torsion peut être calculée en divisant l'angle de rotation par le couple appliqué. Un angle de rotation plus élevé par unité de couple indique une plus grande flexibilité en torsion.
Utilisation des résultats de mesure
Une fois que vous avez mesuré la flexibilité du tuyau métallique ondulé, vous pouvez utiliser les résultats pour sélectionner le tuyau adapté à votre application. Si vous avez besoin d'un tuyau avec une grande flexibilité, vous pouvez choisir un tuyau avec un rayon de courbure plus petit, une déflexion par unité de force plus élevée ou une flexibilité de torsion plus élevée. D’un autre côté, si vous avez besoin d’un tuyau plus solide et plus résistant à la pression, vous devrez peut-être sacrifier une certaine flexibilité.
Il est également important de considérer les performances à long terme du tuyau. La flexibilité peut changer avec le temps en raison de facteurs tels que la fatigue, la corrosion et les variations de température. Des tests et des inspections réguliers peuvent contribuer à garantir que le tuyau continue de répondre aux normes de flexibilité requises tout au long de sa durée de vie.
Contactez-nous pour vos besoins en tuyaux métalliques ondulés
Si vous êtes à la recherche de tuyaux métalliques ondulés, nous sommes là pour vous aider. En tant que fournisseur leader deTuyau ondulé en acier inoxydableet d'autres types de tuyaux métalliques ondulés, nous proposons une large gamme de produits pour répondre à vos besoins spécifiques. Notre équipe d'experts peut vous aider à sélectionner le tuyau adapté à votre application et vous fournir des informations détaillées sur la flexibilité et les autres propriétés de nos produits.
Que vous ayez besoin d'un tuyau de petit diamètre pour une application de précision ou d'un tuyau de grand diamètre pour un procédé industriel, nous avons l'expertise et les produits pour répondre à vos besoins. Contactez-nous dès aujourd'hui pour discuter de vos besoins et démarrer le processus d'approvisionnement.
